«Производство вакуумной коммутационной техники»

Авторы: Плащенко Н.Н., Коношенков В.Ф., Бельдий Н.Н., Грабовский А.А.,Синицин В.К., Клименко В.Г.

Вакуумные дугогасительные камеры (ВДК) являются основным элементом вакуумных коммутационных аппаратов (ВКА). При размыкании контактами ВДК цепи тока загорается электрическая дуга, которая гаснет при отключении переменного тока при переходе через нулевое значение.

4 2

Вакуумные коммутационные аппараты (выключатели и контакторы), принцип действия которых основан на гашении электрической дуги в вакууме в сравнении с воздушными и масляными аппаратами имеют следующие преимущества:

—   высокую коммутационную способность (в 3-4 раза больше по количеству циклов коммутаций);

—   возможность применения в широком диапазоне токов и напряжений при небольших габаритах и массе;

—   длительный срок эксплуатации без ремонтов и ревизий;

—   быстродействие за счет небольшого хода подвижных частей;

—   стабильность переходного сопротивления на протяжении всего срока эксплуатации;

—   повышенный уровень взрыво- и пожаробезопасности.

Сфера применения ВКА довольно широка, практически не существует такой отрасли производства, где бы не было необходимости в применении вакуумных выключателей и контакторов.

Учитывая значительную коммутационную способность и надежность,  ВКА  находят применение не только на предприятиях угольной, химической, нефтеперерабатывающей  и других отраслей промышленности, но также на электротранспорте, в сельскохозяйственных электросетях и электропитании коммунальных объектов, а именно в станциях управления лифтами, грузоподъемных механизмах, сетях внешнего освещения и т.д.

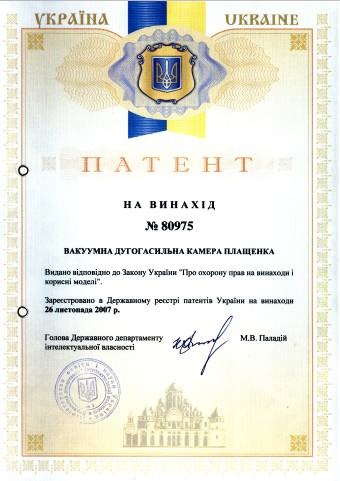

С целью обеспечения конкурентоспособности по экономическим показателям, творческим коллективом  Фонда «Новотех» разработаны ВДК, в которых вместо дорогостоящих изоляционных корпусов из вакуумноплотной керамики применены изоляционные кольца из  стекла (патенты Украины №7616 от 15.07.2005 г. и №80975 от 26.11.2007 г.)

ВДК по патенту Украины №80975 от 26.11.2007 г. предназначены для укомплектования высоковольтных вакуумных выключателей.  Низковольтные ВДК по патенту №7616 от 15.07.2005 г. используются как основной элемент вакуумных контакторов и обеспечивают коммутационный ресурс контактора не менее 2 млн. циклов коммутаций  без ремонтов и ревизий. Это создает значительный экономический эффект при применении вакуумных контакторов общепромышленного назначения в коммунальном хозяйстве.  Вакуумные контакторы рудничного исполнения, учитывая отсутствие открытого горения дуги между контактами при операциях управления двигателями шахтного комбайна,  повышают безопасность условий работы в шахтах.

В условиях сложившейся в настоящее время конъюнктуры на рынке силовых коммутационных аппаратов  вакуумные выключатели и контакторы отечественного производства, обладая аналогичными техническими характеристиками с зарубежными, составляют конкуренцию последним в ценовом отношении.

Разработанные на ГП завод «Генератор» вакуумные выключатели ВВК1(2)-10-20/630(1000)У3, (патент Украины №4075 от 15.12.2004 г.) отличаются от аналогичных аппаратов других производителей наличием механической защелки, препятствующей их самопроизвольному срабатыванию. Выключатели находят применение на подстанциях  электросетей промышленных предприятий, тепловых электростанций, магистральных нефте- и газопроводов.

Результаты эксплуатации первых промышленных образцов высоковольтных вакуумных выключателей, изготовленных на ГП завод «Генератор» (г. Киев ), на газопроводах Сумского управления Укртрансгаза и коммунальных объектах Запорожья и Днепропетровска, подтвердили преимущества и надежность этих изделий, что вызвало заинтересованность других потребителей. Опытная эксплуатация доработанного специалистами завода образца выкатного усройства с вакуумным выключателем ВВК1- 10-20/630 взамен масляного на крупнейшей в Украине Криворожской ТЭС, убедительно доказала экономическую целесообразность последующей замены около 400 штук масляных выключателей на вакуумные на 10 блоках ТЭС.

В дополнение к ранее имеющимся запросам, только в 2010 году, на ГП завод «Генератор» поступили заказы на поставку более 4 тысяч штук вакуумных дугогасительных камер различных типов от ЗАО «ТЭТЗ-Инвест» (г. Торез, Донецкой обл.) и ОАО «Экватор» (г. Старый Самбор, Львовской обл.). Имеются также заказы от корпорации «Союз» (г. Одесса), организации «Электроспецмонтаж» (г. Луганск) и от Управления районных электросетей (г. Харьков) на поставку вакуумных выключателей с адаптирующими элементами для замены в комплектных распредустройствах масляных выключателей на вакуумные.3

Для обеспечения производства и поставок запрашиваемой продукции, заводу «Генератор» необходима государственная поддержка, так как передовое в прошлом предприятие в настоящее время доведено до грани банкротства. Проблемы ГП завод «Генератор» могут быть решены Государственным концерном Укроборонпром путем привлечения финансовых ресурсов и назначения нового руководства завода.



ВАКУУМНЫЙ КОНТАКТОР низковольтный ВКН 1,14-2,5/250

Вакуумные контакторы открытого исполнения с естественным воздушным охлаждением, встраиваемые в комплектные устройства, предназначены для включения и отключения приемников электрической энергии. Характеризуются небольшими габаритными размерами и малой массой, рассчитаны на длительны срок службы при минимальных затратах на обслуживание.

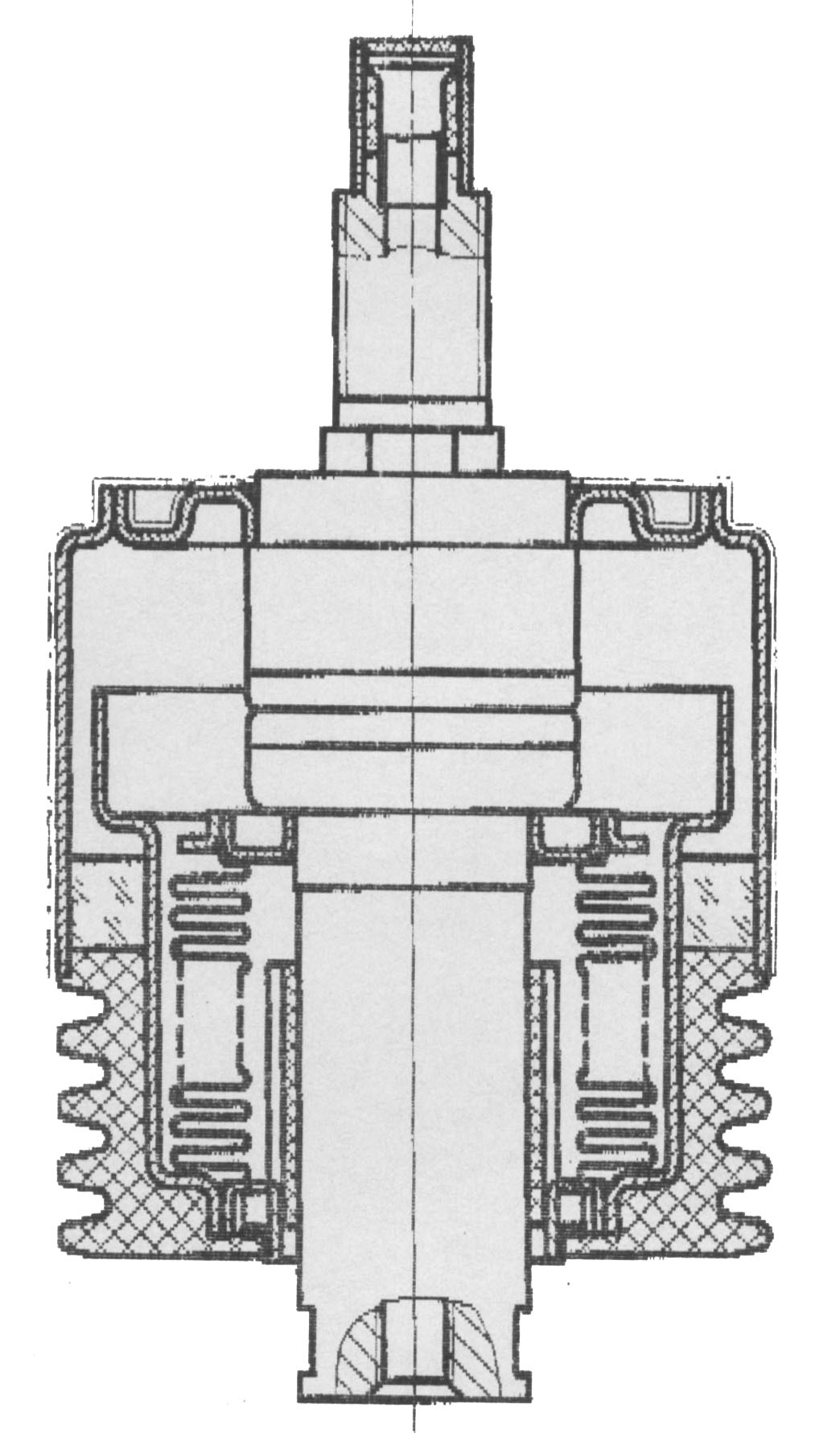

kom1Применяются в угольной, химической, нефтеперерабатывающей и др. отраслях промышленности, а также на электротранспорте, в электропитании коммунальных объектов (станциях управления приводами лифтов, грузоподъемных механизмов, сетях внешнего освещения и т.д.).

Основные технические характеристики

Номинальное напряжение, В

1140

Номинальный рабочий ток главной цепи при частоте 50 Гц, А

250

Ток отключения при напряжении 1140 В, А, не более

3000

Режим работы контактора:

—  продолжительный

—  прерывисто-продолжительный

—  повторно-кратковременный

—  кратковременный

Коммутационная износоустойчивость главных контактов:

—  2 млн. циклов В.О. в категории применения АС-3 при номинальном токе и ПВ 40%;

—  0,5 млн. циклов В.О. в категории применения АС-4 при токе 0,3 номинального и ПВ 15%

Электрическое сопротивление главной цепи, мкОм, не более

35

Ток импульса включения цепи управления при длительности импульса не более 500 мс при 220 В, А, не более

1,8

Ток потребления в режиме удержания при напряжении 220 В и мощности удержания не более 5 Вт, А, не более

0,02

Напряжение срабатывания, В

160

Напряжение отпускания, В

120

Электрическая прочность изоляции главных цепей, кВ, не менее

5

Количество вспомогательных контактов:

—  замкнутых

—  разомкнутых



4

4

Номинальное напряжение переменного тока вспомогательных контактов, В

660

Номинальный ток вспомогательных контактов, А

10

Раствор главных контактов, мм

2±0,2

Среднее значение тока среза главных контактов, А, не более

2

Габаритные размеры, мм

186x172x187

Масса, кг, не более

6,0
